Jednospadowa szklarnia słoneczna ze spawaną stalową kratownicą

Ruize produkuje jednospadową szklarnię słoneczną ze spawaną stalową kratownicą w Chinach i dostarcza ją jako producent, dostawca i fabryka na potrzeby dużych projektów rolniczych. Jej cechą charakterystyczną jest spawana kratownica trójkątna, utworzona przez górne i dolne pasy z elementami ukośnymi zespawanymi w jeden zespół konstrukcyjny. W porównaniu z prostą ramą jednorurową, ta konfiguracja zapewnia solidniejszą konstrukcję nośną w projektach, w których ważnymi czynnikami są rozpiętość, obciążenie śniegiem i odporność na wiatr.

Szklarnia zachowuje podstawową koncepcję szklarni solarnej, obejmującą duże nachylenie z przodu i izolowaną sekcję tylną, ale kładzie większy nacisk na wydajność konstrukcyjną. Jest przeznaczony do komercyjnych baz do sadzenia, parków rolniczych i innych projektów, w których szklarnia musi pomieścić szerszy wewnętrzny obszar roboczy wraz z cięższym pokryciem, izolacją lub sprzętem pomocniczym.

Co zmienia spawana kratownica

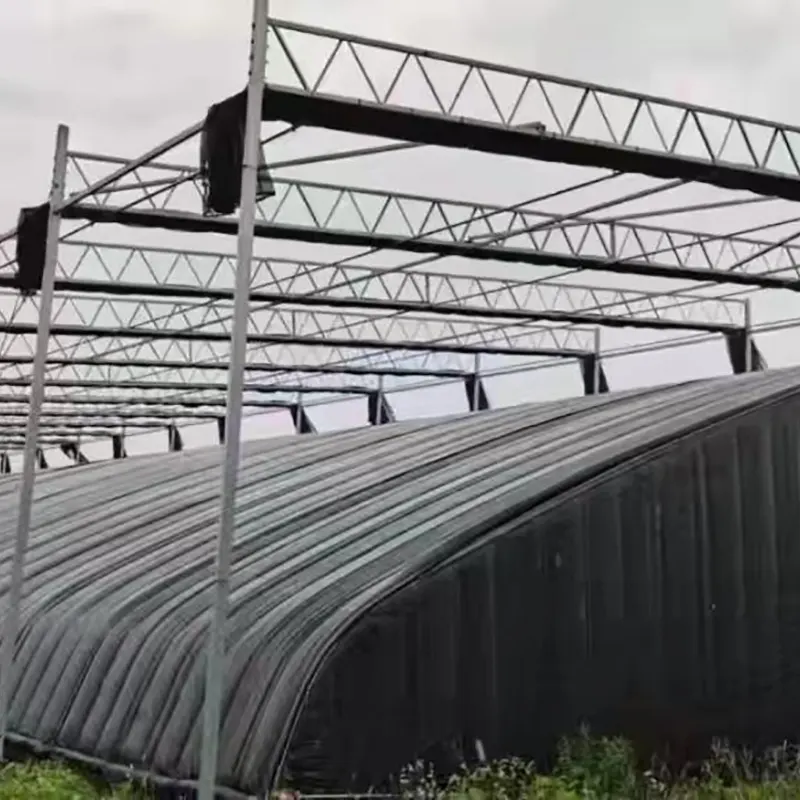

Trójkątna geometria nośna

W ramie zastosowano spawane trójkątne kratownice, a nie pojedyncze okrągłe lub owalne rury jako główne podparcie dachu. Pas górny, pas dolny i elementy ukośne współpracują ze sobą w celu rozłożenia obciążeń w konstrukcji kratownicy.

• Większa sztywność konstrukcyjna niż prosta rama jednorurowa
• Bardziej równomierny rozkład obciążeń dachowych i środowiskowych
• Nadaje się do większych rozpiętości i cięższych konfiguracji szklarni
• Możliwość dostosowania do wymagań konkretnego projektu dotyczących obciążenia wiatrem i śniegiem

Konstrukcja ta jest szczególnie istotna w obszarach, gdzie nagromadzony śnieg, silne wiatry sezonowe lub większe wymiary szklarni stawiają większe wymagania ramie nośnej. Ostateczne wymiary kratownicy, rozstawy i projekt fundamentów należy obliczyć zgodnie z lokalnymi warunkami.

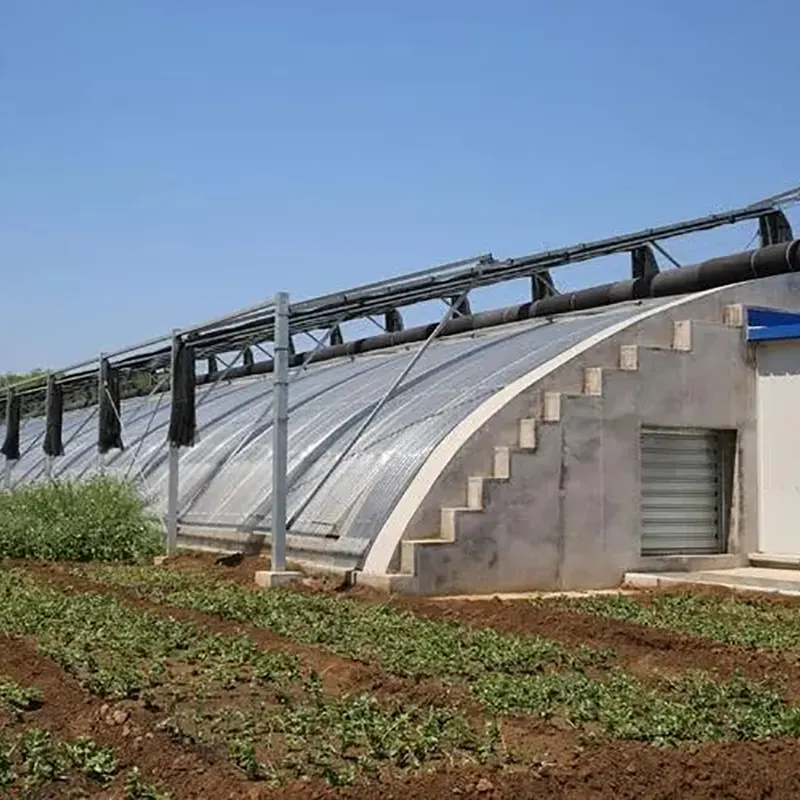

Jednospadowy projekt solarny do uprawy zimowej

Nachylenie przednie do gromadzenia energii słonecznej

Przednie nachylenie zaprojektowano z uwzględnieniem zimowego nasłonecznienia, dzięki czemu szklarnia może korzystać z dostępnego światła słonecznego w ciągu dnia. Kąt nachylenia można zaplanować w zależności od lokalizacji projektu, wymiarów szklarni i wymagań upraw.

Odpowiednie folie szklarniowe można wybrać na podstawie przepuszczalności światła, wydajności w niskich temperaturach, trwałości i planowanej uprawy. W przypadku różnych konfiguracji szklarni można rozważyć opcje folii PE, PO i EVA.

Część tylna do zatrzymywania ciepła

Główną funkcję zatrzymywania ciepła pełni tylna ściana i konstrukcja tylnego nachylenia. W tylnej części można zastosować materiały izolacyjne, aby zmniejszyć utratę ciepła po zachodzie słońca i pomóc w stworzeniu bardziej stabilnego środowiska wewnętrznego w okresie zimowym.

Tam, gdzie temperatury są zbyt niskie, aby samo pasywne zatrzymanie ciepła było możliwe, szklarnię można połączyć z kocami termicznymi i urządzeniami grzewczymi. Wymagana konfiguracja zależy od lokalnych temperatur zimowych, wymagań dotyczących temperatury upraw i warunków pracy szklarni.

Cynkowanie ogniowe pełnoklatkowe

Stalowa rama jest ocynkowana ogniowo w celu ochrony przed korozją na zewnątrz. Ponieważ konstrukcje spawane zawierają wiele punktów połączeń, obróbka obszarów spawanych jest ważną częścią długoterminowej konserwacji.

Dostarczony proces produkcyjny obejmuje przygotowanie powierzchni stali, spawanie, szlifowanie odpowiednich obszarów spoin, obróbkę naprawczą cynkiem i pasywację. Celem jest utrzymanie ochrony antykorozyjnej zarówno głównych elementów stalowych, jak i obrobionych obszarów połączeń.

Przy odpowiednich warunkach środowiskowych i konserwacyjnych konstrukcja ze stali ocynkowanej jest przeznaczona do długotrwałego użytkowania na zewnątrz. Rzeczywisty okres użytkowania różni się w zależności od klimatu, stanu powłoki, obciążenia konstrukcji i częstotliwości konserwacji.

Przestrzeń o dużej rozpiętości do działalności rolniczej

Konfigurację kratownicy spawanej można zastosować tam, gdzie wymagana jest większa wolna powierzchnia uprawy. Planując rozpiętość kratownicy i układ podpór w ramach ogólnego projektu konstrukcyjnego, szklarnia może zapewnić przestrzeń dla rzędów upraw, zbiorów, transportu wewnętrznego i wybranych maszyn rolniczych.

W przypadku projektów szklarni połączonych, alejki serwisowe i dostęp do sprzętu można zaplanować w tym samym czasie, co układ kratownicy. Pomaga to oddzielić obszary upraw od szlaków transportowych i ułatwia organizację większych operacji sadzenia.

Informacje o konfiguracji

Sprzęt do kontrolowanej produkcji zimowej

Rama szklarni może wspierać integrację wybranych zgodnie z projektem systemów kontroli środowiska. Wzmocniona konstrukcja konstrukcyjna jest przydatna, gdy w konfiguracji szklarni należy uwzględnić dodatkową izolację lub wyposażenie.

• Elektryczny system koca termicznego o dużej wytrzymałości
• Automatyczne otwieracze folii wentylacyjnych górnych i bocznych
• Wentylatory cyrkulacji powietrza
• Zintegrowany system nawadniania i nawozów
• Zimowe urządzenia grzewcze
• Wewnętrzne i zewnętrzne systemy zacieniające
• Zdalne monitorowanie temperatury i wilgotności
• Wzmocniony system odprowadzania wody deszczowej

Wybór sprzętu powinien opierać się na uprawie, wielkości szklarni, lokalnym klimacie i wymaganej temperaturze roboczej, a nie na stosowaniu jednego standardowego pakietu do każdego projektu.

Nadaje się do dużych projektów rolniczych

Konstrukcja przeznaczona jest do projektów, w których ważne jest zarówno wytrzymałe obramowanie, jak i ochrona roślin ozimych.

• Duże plantacje rolnicze w zimnych regionach
• Zimowa uprawa roślin leczniczych
• Bazy do produkcji owoców i warzyw premium
• Rozsadniki na dużą skalę
• Rolnicze projekty demonstracyjne o wysokim standardzie
• Komercyjna produkcja roślinna poza sezonem
• Zagraniczne projekty inżynierii rolniczej

Zaprojektowany z myślą o lokalnych warunkach wiatrowych i śniegowych

Konstrukcję kratownicy można zaprojektować uwzględniając obciążenia środowiskowe występujące w miejscu realizacji projektu. Przy ustalaniu ostatecznej specyfikacji konstrukcyjnej należy wziąć pod uwagę prędkość wiatru, obciążenie śniegiem, wysokość, rozpiętość szklarni, rozstaw ram i warunki fundamentowania.

To podejście oparte na projektach jest szczególnie ważne w przypadku lokalizacji położonych na dużych szerokościach geograficznych lub na dużych wysokościach, gdzie gromadzenie się śniegu, silne wiatry i duże sezonowe różnice temperatur mogą narzucić zasadniczo inne wymagania konstrukcyjne niż w przypadku konwencjonalnej szklarni rolniczej.

Od produkcji po instalację zagraniczną

Ruize może koordynować produkcję stali, spawanie, cynkowanie, materiały do ​​pokrycia szklarni i wybrane komponenty pomocnicze na potrzeby projektów eksportowych. Konstrukcję szklarni można podzielić na przenośne sekcje w celu wzmocnionego pakowania eksportowego i załadunku kontenerów.

Dokumentacja projektowa może zawierać rysunki konstrukcyjne, instrukcje montażu i filmy techniczne. W przypadku większych zagranicznych projektów rolniczych można zapewnić zdalne wskazówki techniczne podczas montażu i uruchomienia, a także wymienić elementy ramy i folię szklarniową do późniejszej konserwacji.

Konserwacja spawanej ramy

Regularna kontrola powinna koncentrować się na powłoce ocynkowanej, obszarach spawanych i naprawianych, punktach połączeń, folii szklarniowej, ścieżkach drenażowych i sprzęcie pomocniczym. Szczególną uwagę należy zwrócić na konstrukcję przed i po okresach obfitych opadów śniegu lub silnych wiatrów.

W przypadku uszkodzenia panelu osłonowego, złącza lub innego pojedynczego elementu, odpowiednią część można zazwyczaj wymienić bez demontażu całej ramy szklarni. Pomaga to uprościć konserwację w przypadku długoterminowych projektów uprawy komercyjnej.

Często zadawane pytania

Jaka jest główna różnica między szklarnią ze spawaną kratownicą a konwencjonalną ramą rurową?

Główną różnicą jest konstrukcja nośna. Wersja spawana wykorzystuje trójkątne kratownice składające się z górnych i dolnych pasów oraz elementów ukośnych, tworząc sztywniejszy zespół konstrukcyjny, który jest lepiej dostosowany do większych rozpiętości i większych obciążeń projektowych.

Czy szklarnię można zaprojektować dla obszarów o dużym zaśnieżeniu?

Tak. Konfigurację kratownicy można zaprojektować pod kątem większych obciążeń śniegiem, ale ostateczną konstrukcję należy obliczyć zgodnie z rzeczywistymi lokalnymi warunkami śniegowymi, rozpiętością, rozstawem ram i projektem fundamentów. Wytrzymała rama nie zastępuje inżynierii konstrukcyjnej dostosowanej do konkretnego miejsca.

Czy szklarnia może obsługiwać dodatkowy sprzęt termiczny?

Wzmocnioną konstrukcję kratownicy można uwzględnić przy integrowaniu koców termicznych i wybranego wyposażenia pomocniczego. Ciężar sprzętu, sposób mocowania i położenie obciążenia należy potwierdzić podczas planowania konstrukcyjnego.

Czy szklarnia może zapewnić dużą powierzchnię roboczą dla maszyn rolniczych?

Tak. Można zaplanować większe rozpiętości, aby zapewnić bardziej otwartą przestrzeń wewnętrzną do sadzenia, zbioru i transportu materiału. Ostateczna szerokość w świetle i rozmieszczenie podpór wewnętrznych zależą od obliczeń konstrukcyjnych i wymiarów używanej maszyny.

Czy konstrukcję można dostosować do projektu zagranicznego?

Tak. Specyfikację kratownicy, rozpiętość, wysokość, odstępy i całkowite wymiary szklarni można dostosować do lokalnych warunków wiatrowych, śniegowych, wysokości i terenu. W ramach konfiguracji projektu można również wybrać folię nośną, izolację i systemy kontroli środowiska.
