Prosta, wieloprzęsłowa szklarnia o okrągłym łuku, oparta na nogach

Ruize produkuje prostą, wieloprzęsłową szklarnię o okrągłym łuku, złączoną razem, do komercyjnych projektów upraw w regionach wietrznych, deszczowych i z lekkim śniegiem. Kluczową zmianą konstrukcyjną jest układ par nóg: po bokach łuku zastosowano dwie równoległe rury stalowe, które razem sięgają do podłoża, tworząc szerszy i stabilniejszy punkt podparcia niż konwencjonalna jednorurowa noga łukowa.

Wzmocnienie to ma na celu rozwiązanie praktycznych problemów, które mogą pojawić się w prostych wieloprzęsłowych szklarniach w silniejszych warunkach pogodowych, włączając zauważalne drgania, deformację ramy i poluzowane łączniki. Konstrukcja utrzymuje podstawowy, prosty, wieloprzęsłowy format, wzmacniając jednocześnie obszary przenoszące obciążenie na podłoże.

Co poprawia struktura sparowanych nóg

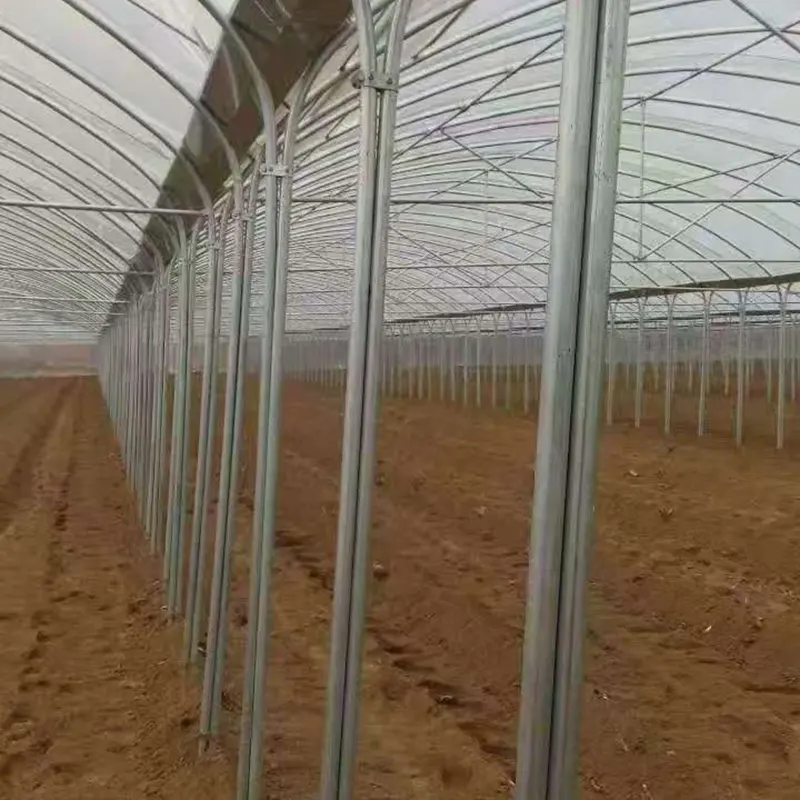

Dwie rury do podparcia naziemnego

Dwie równoległe nogi łukowe zapewniają dodatkowe wsparcie konstrukcyjne po obu stronach każdego przęsła. Zamiast koncentrować obciążenie w pojedynczej rurze, układ par tworzy wzmocnioną sekcję nośną na połączeniu z masą.

• Równoległe podparcie dwururowe po obu stronach łuku
• Zwiększona odporność na ruchy konstrukcji pod wpływem wiatru
• Większa nośność niż w przypadku standardowego układu jednorurowego
• Nadaje się do projektów wymagających bardziej stabilnej konstrukcji wieloprzęsłowej

Ostateczny rozmiar rur, rozstaw i układ połączeń należy wybrać w zależności od lokalnych warunków wiatrowych i śniegowych w miejscu instalacji.

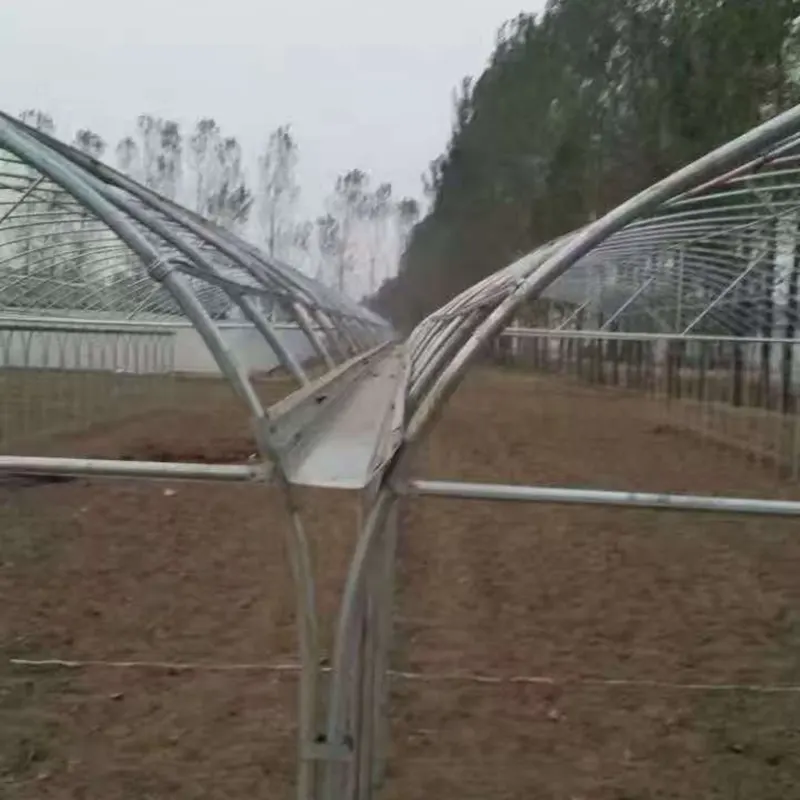

Dach o okrągłym łuku bez zmiany podstawowego środowiska uprawy

Wzmocnienie koncentruje się wokół nóg nośnych, podczas gdy dach ma kształt łuku okrągłego. Dzięki temu szklarnia zachowuje podstawowe zalety zakrzywionego dachu bez konieczności wprowadzania płaskiej sekcji dachu lub innego układu uprawy.

Zakrzywiony profil pomaga odprowadzać wodę deszczową z pokrycia i zapewnia stosunkowo otwartą powierzchnię dachu dla naturalnego światła. Pozwala to również uniknąć konieczności zastępowania prostej konfiguracji łukowej znacznie cięższą konstrukcją szklarniową.

Prosty układ wieloprzęsłowy do sadzenia komercyjnego

Prostą, wieloprzęsłową szklarnię o okrągłym łuku, połączoną razem z nogami, można zaaranżować jako wiele połączonych przęseł w celu uzyskania większych obszarów uprawy. Wieloprzęsłowy format umożliwia zorganizowanie kilku sekcji nasadzeń w ramach skoordynowanego układu szklarni, przy zachowaniu stosunkowo prostego układu konstrukcyjnego.

W przypadku upraw komercyjnych układ można zaplanować wokół rzędów sadzenia, ścieżek roboczych i dostępnej ziemi. Wzmocnione podpory boczne są umieszczone na krawędziach konstrukcyjnych, zamiast dodawać niepotrzebne podpory w całym centralnym obszarze uprawy.

Prefabrykowany montaż bez spawania na miejscu

W szklarni zachowano prefabrykowany sposób montażu prostej konstrukcji wieloprzęsłowej. Elementy ramy i łączniki są przygotowywane przed instalacją i montowane przy użyciu zacisków i osprzętu łączącego, zamiast polegać na spawaniu w terenie.

• Fabrycznie prefabrykowane elementy stalowe
• Montaż oparty na połączeniu
• Rama główna nie jest spawana na miejscu
• Nadaje się do projektów zagranicznych z ograniczonymi zasobami spawalniczymi

Oznacza to, że wzmocnienie oparte na parach nóg nie wymaga zupełnie innego procesu montażu niż podstawowa prosta konstrukcja wieloprzęsłowa, co pomaga zachować stosunkowo prostą konstrukcję.

Trwałość konstrukcji

Konfiguracja z parami nóg pomaga rozłożyć siły konstrukcyjne na wzmocnionym obszarze podparcia i zmniejsza zależność od pojedynczej nogi po każdej stronie łuku. W dostarczonych informacjach o produkcie podano, że wzmocniona konstrukcja może zapewnić dłuższą żywotność niż zwykła, prosta konfiguracja wieloprzęsłowa.

Rzeczywista trwałość zależy od specyfikacji stali, lokalnego klimatu, warunków fundamentowania, narażenia na działanie wiatru i rutynowych kontroli. W przypadku obiektów o silniejszych warunkach atmosferycznych poziom zbrojenia należy wybrać już na etapie projektowania, a nie dodawać dopiero po montażu.
