Szklarnia słoneczna z podwójną stalową ramą i okrągłym łukiem

Ruize produkuje szklarnię słoneczną z okrągłym łukiem o podwójnej ramie stalowej w Chinach, łącząc prefabrykowaną konstrukcję stalową z cynkowaniem ogniowym na potrzeby zagranicznych projektów rolniczych. Szklarnia jest przeznaczona do dużych nasadzeń, zakładów kwiatowych, gospodarstw owocowo-warzywnych i innych projektów, w których należy wziąć pod uwagę zarówno odporność na warunki atmosferyczne, jak i możliwości konstrukcyjne.

Jego główną cechą konstrukcyjną jest połączenie okrągłego łukowego dachu i dwóch równoległych stalowych ram. Zakrzywiony dach zmniejsza płaskie powierzchnie, na których może gromadzić się deszcz lub śnieg, a układ podwójnej ramy zapewnia wzmocnioną konstrukcję nośną. Wraz z izolowaną częścią tylną system jest przeznaczony do projektów, które działają podczas mroźnych zim lub w obliczu cięższych sezonowych warunków pogodowych.

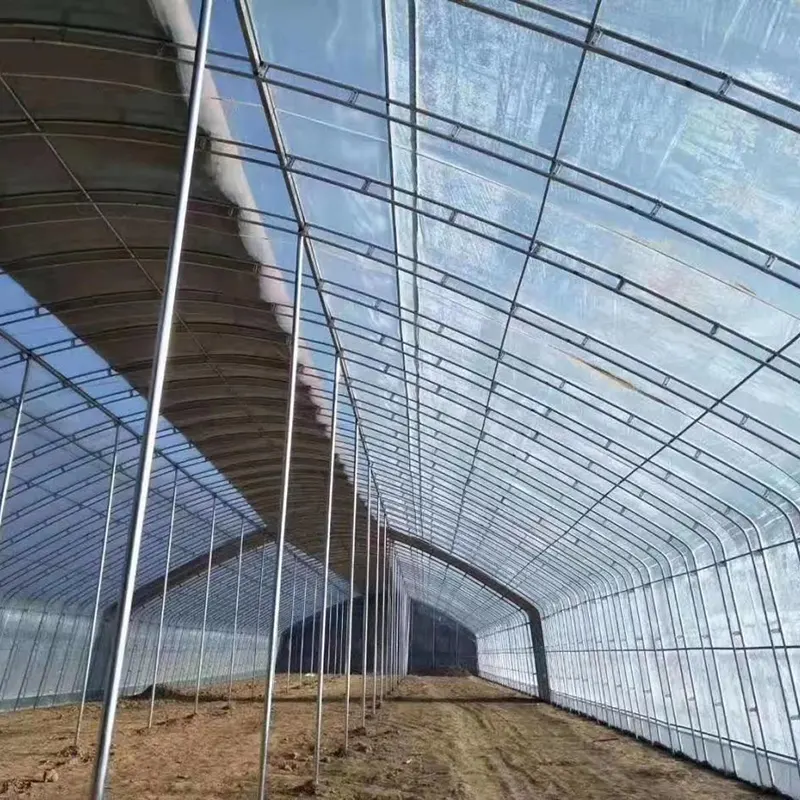

Podwójna stalowa rama zapewniająca wzmocnione wsparcie

Zamiast opierać się na pojedynczym elemencie łukowym, w szklarni zastosowano dwie równoległe stalowe ramy łukowe, aby zwiększyć wsparcie konstrukcyjne dostępne na całym dachu. Konfiguracja ta stanowi praktyczną podstawę dla większych wymiarów szklarni i dodania wybranego sprzętu termicznego lub kontroli środowiska.

• Główną wzmocnioną konstrukcję tworzą równoległe, podwójne stalowe ramy łukowe.
• Rama może być zaprojektowana z myślą o lokalnych obciążeniach wiatrem i śniegiem.
• Wzmocniona konstrukcja nadaje się do większych układów szklarniowych.
• Obciążenia sprzętu można uwzględnić podczas planowania konstrukcyjnego.

W przypadku projektów prowadzonych na dużych wysokościach lub przy dużych opadach śniegu ostateczną specyfikację ramy, rozstaw łuków, szczegóły fundamentów i połączeń należy określić na podstawie rzeczywistych wymagań konstrukcyjnych placu budowy.

Okrągły dach łukowy do zarządzania deszczem i śniegiem

Zakrzywiony dach tworzy ciągłą łukową powierzchnię zamiast płaskiej, poziomej powierzchni dachu. Taka geometria umożliwia naturalny odpływ wody deszczowej i może sprzyjać zsuwaniu się śniegu z pokrycia w odpowiednich warunkach pogodowych, ograniczając długotrwałe gromadzenie się na dachu.

Zachowanie śniegu nadal zależy od ilości i rodzaju opadów, temperatury zewnętrznej, warunków wiatrowych i konstrukcji dachu. Na obszarach o dużych lub wyjątkowych opadach śniegu szklarnię należy zaprojektować zgodnie z lokalnymi wymaganiami dotyczącymi obciążenia śniegiem i, jeśli to konieczne, uzupełnić ją odpowiednimi środkami zarządzania śniegiem.

Światło słoneczne i zatrzymywanie ciepła w zimie

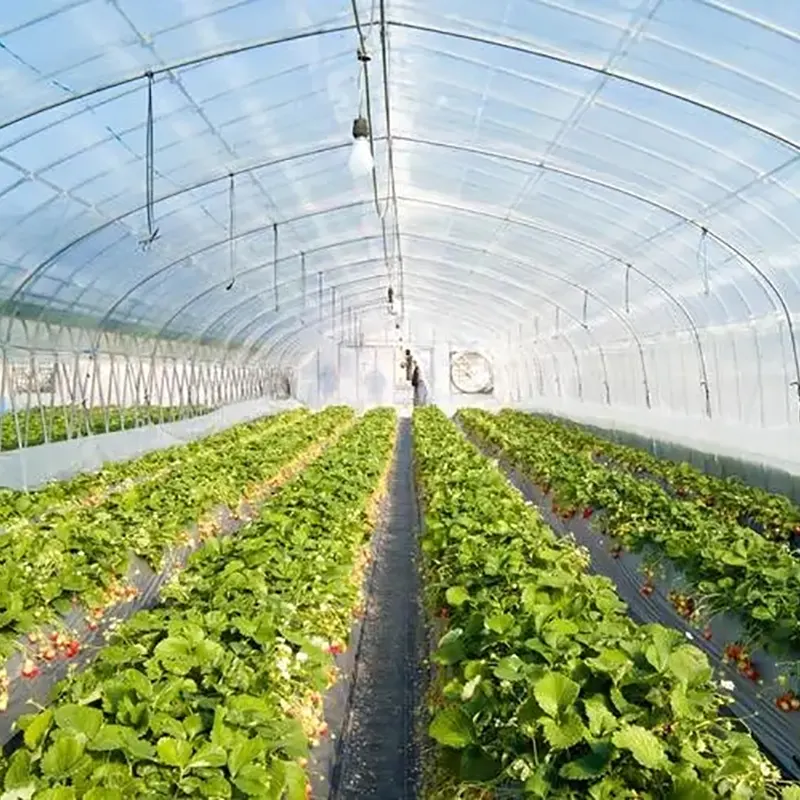

Zakrzywiony dach zapewniający naturalne światło

Okrągły dach zapewnia szeroką powierzchnię odbierającą światło dla folii szklarniowej. Folie PO i EVA można wybierać w zależności od pożądanej przepuszczalności światła, zakresu temperatur i wymagań uprawy. W przypadku, gdy preferowane jest bardziej miękkie i bardziej równomiernie rozłożone światło, można również rozważyć odpowiednie folie rozproszone.

Ta konfiguracja jest odpowiednia dla roślin wymagających stałych warunków oświetleniowych, w tym kwiatów, roślin szkółkarskich oraz najwyższej jakości owoców i warzyw. Rzeczywista wydajność świetlna zależy od materiału pokrycia, geometrii dachu i lokalnych warunków nasłonecznienia.

Tylna struktura termiczna

Ściana tylna i związana z nią izolowana część stanowią dodatkowy bufor termiczny w okresie zimowym. Ciepło wnikające do szklarni w ciągu dnia może zostać zatrzymane w środowisku uprawy, a izolowana tylna konstrukcja pomaga zmniejszyć straty ciepła po zachodzie słońca.

W przypadku chłodniejszych regionów można dodać koce termiczne i sprzęt grzewczy zgodnie z lokalnymi wymaganiami dotyczącymi minimalnej temperatury i upraw. Szklarnię należy traktować jako kompletny system termiczny, a nie polegać wyłącznie na izolacji w celu kontrolowania temperatury w zimie.

Prefabrykowany zespół z podwójnej stali

Elementy łuków stalowych są prefabrykowane przed wysyłką i montowane na miejscu za pomocą standardowych łączników. Zmniejsza to ilość cięć i spawania wymaganych podczas instalacji i jest szczególnie przydatne w przypadku zagranicznych projektów rolniczych, gdzie zasoby budowlane różnią się od tych dostępnych w zakładzie produkcyjnym.

• Fabrycznie prefabrykowane sekcje konstrukcyjne
• Standaryzowane elementy przyłączeniowe
• Mniejsza zależność od spawania w terenie
• Nadaje się do modułowego pakowania eksportowego i transportu kontenerowego

W przypadku większych parków szklarniowych można zaplanować wiele jednostek wraz z wewnętrznymi ścieżkami usług, dostępem do sprzętu i wspólną infrastrukturą kontroli środowiska.

Stal ocynkowana do użytku na zewnątrz

W głównej konstrukcji stalowej zastosowano stal węglową z zabezpieczeniem antykorozyjnym cynkowanym ogniowo. Zabieg ma na celu poprawę odporności na wilgoć, deszcz, śnieg i utlenianie zewnętrzne.

Należy nadal przeprowadzać regularne kontrole powłoki ocynkowanej, punktów połączeń, materiału wierzchniego i systemu drenażowego, szczególnie w regionach o obfitych opadach śniegu, silnych wiatrach lub dużej wilgotności.

Informacje o konfiguracji

Systemy kontroli środowiska

Wzmocnioną ramę można łączyć ze sprzętem termicznym i uprawowym, w zależności od uprawy i lokalnego klimatu. Pakiet wyposażenia może pozostać stosunkowo prosty w klimacie umiarkowanym i zostać rozszerzony na potrzeby chłodniejszych warunków pracy.

• Elektryczny system koca termicznego o dużej wytrzymałości
• Automatyczne otwieracze folii wentylacyjnych
• Wentylatory cyrkulacji powietrza
• Zintegrowany system nawadniania i nawozów
• Zimowe urządzenia grzewcze
• Wewnętrzne i zewnętrzne systemy zacieniające
• Zdalne monitorowanie temperatury i wilgotności
• Wzmocniony system odprowadzania wody deszczowej

W przypadku dużego połączonego parku rolnego wspólne systemy ogrzewania, nawożenia wodą i monitorowania środowiska można włączyć do ogólnego układu, jeśli wspiera je projekt projektu.

Odpowiednie zastosowania

Szklarnia przeznaczona jest do projektów komercyjnych i demonstracyjnych, które wymagają wzmocnionej konstrukcji wraz z zabezpieczeniem upraw ozimych.

• Duże parki rolnicze w regionach wysokogórskich i zaśnieżonych
• Wysokiej jakości podstawy do uprawy i rozmnażania kwiatów
• Duże gospodarstwa zajmujące się zbiorami owoców i warzyw
• Projekty demonstracyjne inteligentnego rolnictwa
• Szkółkarze i zakłady produkcji roślin ozdobnych
• Zimująca uprawa roślin leczniczych
• Pozasezonowa produkcja roślin premium

Planowanie dużych połączonych szklarni

Wiele jednostek szklarniowych można połączyć w większy kompleks rolniczy. Układ może uwzględniać drogi dojazdowe, transport plonów, rozmieszczenie sprzętu i dostęp do maszyn rolniczych, dzięki czemu obszar szklarni może funkcjonować jako zintegrowana przestrzeń produkcyjna, a nie zbiór niezależnych jednostek.

Tam, gdzie wymagany jest scentralizowany system ogrzewania lub kontroli środowiska, pomieszczenia sprzętowe, drogi dystrybucyjne i przyłącza do szklarni można zaplanować w ramach całego projektu.

Dostawa projektu za granicę

Ruize może koordynować produkcję ram szklarni, materiałów pokrywających, elementów konstrukcyjnych i wybranych systemów wsporczych dla zagranicznych projektów rolniczych. Okrągłe elementy łukowe można podzielić na sekcje ułatwiające transport i wzmocnić je w celu transportu na duże odległości.

Dokumentacja projektowa może zawierać rysunki konstrukcyjne, instrukcje montażu i filmy instalacyjne. Podczas instalacji można zapewnić zdalną pomoc techniczną, a także dostarczyć zamienne okucia ramy, folię szklarniową i inne oryginalne komponenty do późniejszej konserwacji.

Konserwacja i żywotność

Rama ze stali ocynkowanej ogniowo przeznaczona jest do długotrwałej pracy na zewnątrz w odpowiednich warunkach. Konserwacja powinna obejmować okresową kontrolę ramy, złączek, folii przykrywającej, ścieżek drenażowych i sprzętu do kontroli środowiska.

Standaryzowane elementy konstrukcyjne ułatwiają także wymianę poszczególnych okuć lub materiałów osłonowych, jeśli zajdzie taka potrzeba. Rzeczywisty okres użytkowania zależy od lokalnego narażenia na warunki atmosferyczne, obciążenia konstrukcji, warunków korozyjnych i praktyk konserwacyjnych.

Często zadawane pytania

Jaka jest różnica między szklarnią o okrągłym łuku z podwójną stalą a konwencjonalną szklarnią o okrągłym łuku?

Główną różnicą jest układ ramek. Konwencjonalna konstrukcja z okrągłym łukiem może wykorzystywać pojedynczy łuk główny, podczas gdy w tej konfiguracji wykorzystuje się dwie równoległe stalowe ramy łukowe, aby zapewnić wzmocniony system nośny. Dzięki temu jest bardziej odpowiedni do projektów wymagających większej wytrzymałości konstrukcyjnej lub większych wymiarów.

Czy tę szklarnię można używać na obszarach o dużych opadach śniegu?

Tak. Okrągły dach łukowy pomaga zmniejszyć płaskie powierzchnie pokryte śniegiem, a konstrukcja z podwójnej stali zapewnia dodatkowe wsparcie konstrukcyjne. Ostateczny projekt należy jednak obliczyć zgodnie z rzeczywistym lokalnym obciążeniem śniegiem, warunkami wiatrowymi, rozpiętością i wymaganiami dotyczącymi fundamentów.

Czy można zastosować scentralizowany system ogrzewania w kilku połączonych szklarniach?

Tak. W przypadku dużego połączonego projektu urządzenia grzewcze i układ dystrybucji można zaplanować jako ujednolicony system. Ostateczny układ zależy od wielkości szklarni, lokalnego klimatu, wymaganej temperatury wewnętrznej i wydajności grzewczej.

Czy okrągła konstrukcja łukowa nadaje się do uprawy kwiatów i owoców premium?

Tak. W szklarni można zastosować odpowiednią folię PO lub EVA i można ją połączyć z systemami zacieniania, wentylacji i kontroli środowiska. Konfiguracje te umożliwiają dostosowanie oświetlenia i klimatu do wymagań różnych upraw.

Czy szklarnię można dostosować do projektów na dużych wysokościach?

Tak. Wymiary konstrukcyjne, rozstaw ram, materiały pokryciowe, sprzęt odwadniający i kontroli środowiska można dobrać w zależności od wysokości terenu, wiatru, śniegu, temperatury i warunków UV. W przypadku wymagających lokalizacji zaleca się projektowanie konstrukcyjne dostosowane do konkretnego miejsca.
